Uma análise abrangente do processo de revestimento flash FPC

Placas de circuito impresso flexíveis (FPCs) são um componente indispensável dos dispositivos eletrônicos modernos, onipresentes, desde telas dobráveis ​​de smartphones até sondas de precisão em dispositivos médicos. O revestimento flash é um processo de fabricação central que permite alto desempenho e alta confiabilidade em FPCs.

Visão geral do processo: a jornada completa desde a perfuração até o revestimento de cobre

O processo de revestimento flash na fabricação de FPC é uma série de operações precisas. Todo o processo começa com a perfuração, criando caminhos para conexões de circuitos no substrato flexível. Em seguida vem o processo de revestimento de cobre, onde uma fina camada de cobre é depositada quimicamente nas paredes do furo, estabelecendo uma base condutora para posterior galvanoplastia.

O núcleo do processo de revestimento flash está na palavra "flash", exigindo que uma camada crítica de revestimento seja concluída em apenas 3 minutos. Esta camada de cobre fina e uniforme é a base para o processamento subsequente. Em seguida, inicia-se a etapa de laminação do filme seco, cobrindo a superfície da placa com um filme fotossensível para preparar a formação do padrão do circuito.

Os estágios de exposição e desenvolvimento determinam a forma precisa do circuito. Através de tratamento leve e químico, a película seca indesejada é removida, expondo as áreas que necessitam de revestimento secundário de cobre. O revestimento de cobre secundário final engrossa o circuito até a espessura funcional necessária, garantindo uma transmissão de corrente estável e confiável.

Cada passo é como uma dança meticulosamente coreografada; mesmo um ligeiro desvio pode levar a defeitos funcionais em toda a placa de circuito. Esse requisito de precisão é o motivo pelo qual a fabricação de FPC é conhecida como a “arte da precisão da indústria eletrônica”.

Tecnologia Chave: Tratamento Especial de Áreas de Dobra

Na fabricação de FPC, o manuseio de áreas dobradas é um dos aspectos mais desafiadores. Para garantir a confiabilidade da placa de circuito durante dobras repetidas, o revestimento de cobre não é permitido nas áreas de dobra. Esta é uma das diferenças fundamentais entre a fabricação de FPC e PCB rígida.

A área de flexão é a “junta” do FPC. Se esta área também fosse revestida com cobre, o aumento da espessura da folha de cobre reduziria a flexibilidade do material. Com o tempo, dobras repetidas causarão rachaduras por fadiga na camada de cobre, afetando gravemente a vida útil do produto.

Na produção real, as áreas de dobra não revestidas são ligeiramente maiores que as aberturas adesivas puras. Isto evita que a solução de revestimento de cobre penetre nas áreas de curvatura. Este design de “espaço reservado” garante que a funcionalidade do circuito não seja afetada, ao mesmo tempo que maximiza a proteção da flexibilidade da área de curvatura.

O tratamento das articulações é igualmente crucial. As especificações de fabricação exigem explicitamente que as juntas não estejam localizadas em áreas de delaminação e devem empregar um design ondulado. Este design dispersa eficazmente o estresse, evitando a ruptura das juntas causada pela concentração de estresse.

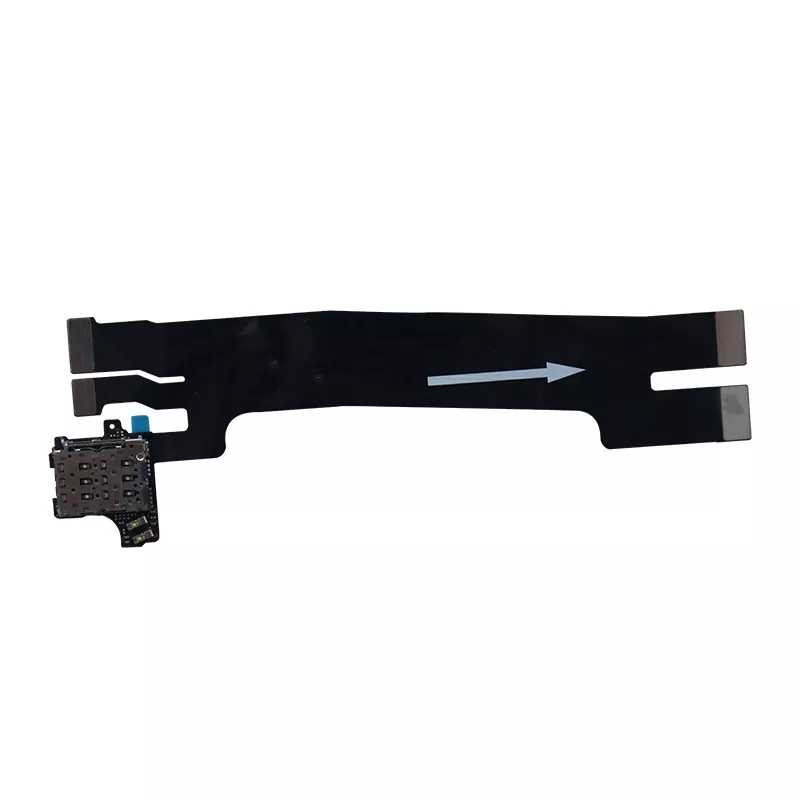

Imagine a tela dobrável de um smartphone, sujeita a dezenas, até centenas, de curvas diariamente. É a execução perfeita desses detalhes do processo que garante que o dispositivo não falhará devido a mau funcionamento do FPC durante o uso a longo prazo.

Controle preciso: requisitos duplos de tempo e área A palavra "flash" no nome do processo de galvanização flash reflete o requisito de velocidade desta etapa. Os padrões da indústria estipulam claramente que o flash chapeamento deve ser concluído em 3 minutos. Esta não é uma configuração de tempo arbitrária, mas sim a solução ideal derivada de extensa experimentação e experiência real de produção.

Um tempo muito curto resulta em deposição insuficiente de cobre, não proporcionando uma base condutora suficiente para processos subsequentes; muito tempo pode causar camadas irregulares de cobre, resultando em grãos grossos e adesão insuficiente. A janela de tempo de 3 minutos atinge um equilíbrio perfeito entre eficiência e qualidade.

A etapa secundária de revestimento de cobre tem um foco diferente. Aqui, a área de revestimento de cobre deve ser especificada com precisão. Este requisito, aparentemente simples, na verdade está relacionado a múltiplos aspectos, como controle de qualidade do produto, gestão de custos e rastreabilidade.

A área de revestimento de cobre afeta diretamente a resistência e a capacidade de condução de corrente do produto final. O controle preciso da área significa controle preciso do desempenho do circuito, que é uma das principais diferenças entre FPCs de última geração e produtos comuns.

Do ponto de vista dos custos, o cobre é um dos principais custos de material na fabricação de FPC. O controle preciso da área de revestimento de cobre pode evitar desperdício desnecessário de material, o que pode trazer economias significativas de custos na produção em massa. Mais importante ainda, os dados de área fornecem uma base para o acompanhamento da qualidade; quando ocorre um problema no produto, ele pode ser rapidamente rastreado até parâmetros específicos do processo.

Garantia de qualidade: o controle multicamadas garante zero defeitos

A confiabilidade dos FPCs começa com cada detalhe do projeto do processo. Além do tratamento especial de áreas de dobra e juntas, múltiplas camadas de medidas de controle de qualidade são implementadas ao longo de todo o processo.

Na fase de laminação do filme seco após o flash chapeamento, a uniformidade da espessura do filme afeta diretamente os efeitos de exposição e revelação. As linhas de produção modernas geralmente são equipadas com sistemas de monitoramento on-line para medir a espessura do filme em tempo real e ajustar automaticamente os parâmetros do processo para garantir a consistência.

A precisão do estágio de exposição determina a clareza do padrão do circuito. Máquinas de exposição avançadas utilizam tecnologia de imagem a laser direta, permitindo a produção de larguras de linha e espaçamentos menores que 10 micrômetros, atendendo aos requisitos de projeto dos atuais FPCs de alta densidade.

O controle de qualidade na etapa secundária de revestimento de cobre é particularmente crítico. Além do controle de área, a espessura da camada de cobre, a uniformidade e a estrutura cristalina exigem monitoramento rigoroso. As modernas linhas de galvanoplastia são normalmente equipadas com medidores de espessura de raios X e analisadores eletroquímicos para monitorar a qualidade da galvanização em tempo real.

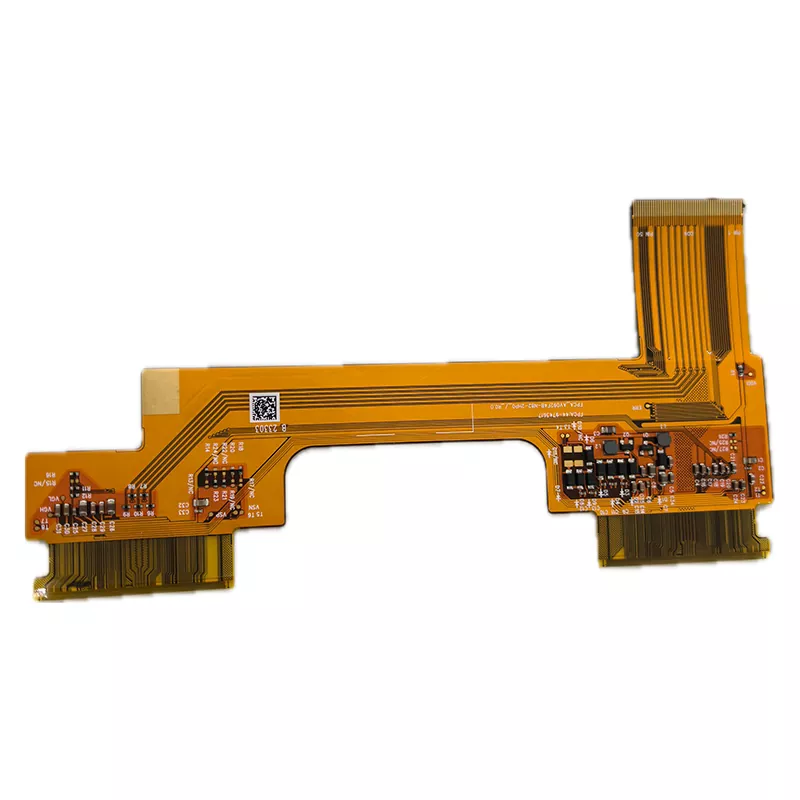

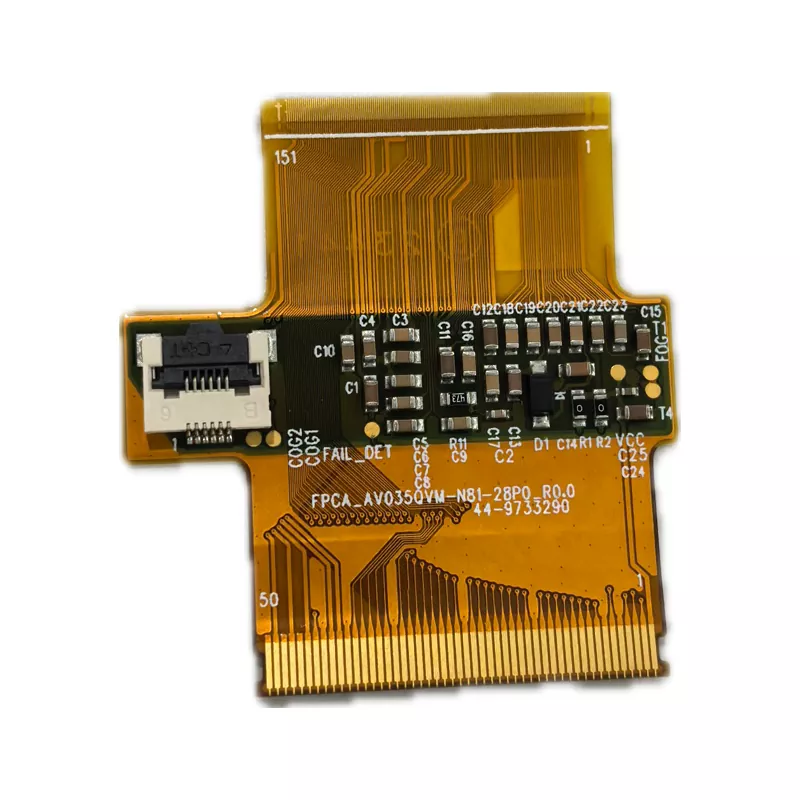

Estas medidas de controle de qualidade em múltiplas camadas garantem que o produto final atenda aos rigorosos requisitos de vários campos, desde eletrônicos de consumo até eletrônicos automotivos e dispositivos médicos. Em aplicações automotivas, os FPCs podem precisar suportar variações de temperatura de -40°C a 125°C; nos dispositivos médicos, a estabilidade e a biocompatibilidade a longo prazo devem ser garantidas.

O processo de flash chapeamento é como a arte de “desenhar” circuitos em um substrato flexível; cada etapa incorpora a busca dos engenheiros por um equilíbrio entre precisão e flexibilidade. Com o surgimento de dispositivos vestíveis, monitores flexíveis e dispositivos micromédicos, os processos de fabricação de FPC continuarão a evoluir em direção a maior precisão, flexibilidade e confiabilidade, tornando-se um elo invisível que conecta o futuro mundo eletrônico.
