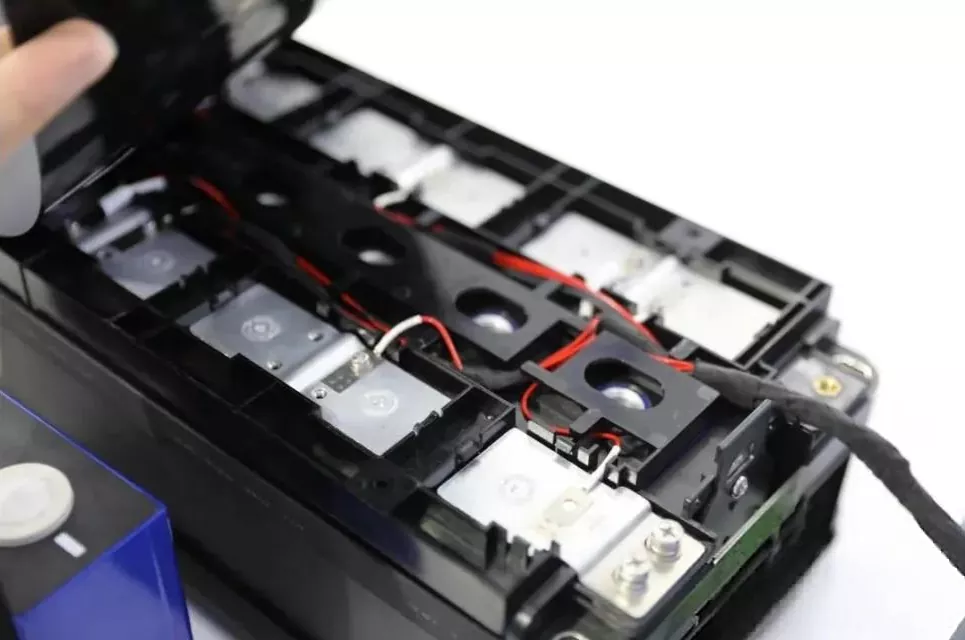

Cabo de bateria de alimentação-CCS

A Honflex Electronics oferece Power Battery Pack Cable-CCS, que é um componente de conexão e gerenciamento de bateria que integra cabos tradicionais (fios, terminais, conectores) com barramentos, componentes estruturais plásticos, sensores de temperatura e outros elementos em uma única unidade. Ao contrário do CCS baseado em FPC (circuito impresso flexível), oferecemos suporte à personalização. Através de um design modular e integrado, atualizamos sistematicamente os chicotes de detecção anteriormente dispersos e desordenados. É um módulo básico fundamental para monitoramento de segurança da bateria, avaliação de status e otimização de desempenho.

Como a soldagem do núcleo e a conexão dentro do módulo foram concluídas antes da montagem final, integrando dezenas ou mesmo centenas de pontos de montagem dispersos em vários componentes modulares, o processo de produção foi simplificado e a taxa de retrabalho devido à soldagem no local ou montagem inadequada foi reduzida.

O design da estrutura integrada do Power Battery Pack Cable-CCS resolve efetivamente os problemas de fiação tradicional confusa e interferência e desgaste com outras tubulações. Ao fixar bem os fios nos suportes plásticos, melhora o aproveitamento do espaço e também facilita os trabalhos de manutenção posteriores. Além disso, com base no processo maduro de fiação automotiva, a cadeia de fornecimento é madura e os custos das matérias-primas são transparentes, proporcionando uma escolha ideal para fabricantes que buscam um caminho de atualização estável, mas não estão dispostos a mudar para o novo processo FPC.

Os componentes estruturais plásticos modulares proporcionam proteção de isolamento e fixação mecânica unificada para os cabos e pontos de conexão, melhorando a resistência à vibração e ao impacto do sistema. Garantindo a segurança operacional

Estrutura e características:

O design modular integrado integra as linhas de amostragem de tensão independentes dispersas e as linhas de sensores de temperatura através de conectores e terminais em um conjunto ordenado de chicotes elétricos, mudando fundamentalmente o método de montagem tradicional de "primeiro colocar as linhas dispersas e depois conectar os terminais" e criar unidades funcionais padronizadas.

2. A conexão entre o barramento e os terminais da bateria geralmente é realizada por meio de soldagem a laser. Esta conexão é realizada através de crimpagem, soldagem ou integração no conector, garantindo a estabilidade geral da estrutura e evitando o afrouxamento de um único fio.

3. Atualização de automação adaptativa. Traditional loose-line wiring relies on manual assembly, while the Power Battery Pack Cable-CCS is integrated into the module. Seu formato regular e interfaces claras permitem que ele se adapte a um maior grau de processos de montagem automatizados.

4. De acordo com os requisitos de projeto do cliente, ele pode ser combinado com outro FPC ou PCBA (Conjunto de Placa de Circuito Impresso) para formar uma solução de integração híbrida. Existem esquemas de "chicote elétrico + placa de isolamento" ou "FPC + formação de vácuo/chicote elétrico", atendendo a diferentes requisitos de custo, desempenho e espaço.

Parâmetros

Aplicativo

Para projetos que são sensíveis a custos e transições de processos, especialmente para conjuntos de baterias com sistemas de fornecimento de fiação maduros, fazendo alterações mínimas, a eficiência e a confiabilidade podem ser melhoradas. Para módulos de bateria e sistemas de armazenamento de energia de médio e grande porte, bem como para veículos comerciais e armazenamento de energia, o Power Battery Pack Cable-CCS pode servir como parte de uma solução CCS composta do tipo "fiação + FPC" ou "fiação + PCBA", aproveitando suas vantagens exclusivas em transmissão de alta corrente ou tipos de conexão específicos.

Nosso compromisso

Estamos bem cientes dos desafios de equilíbrio enfrentados pela indústria de baterias elétricas entre eficiência, confiabilidade e custo. Com base na tecnologia madura de conexão elétrica automotiva, isso é crucial. O valor que oferecemos reside não apenas no fornecimento de módulos de alta qualidade que atendem aos padrões do grupo, como "Requisitos técnicos de componentes do novo sistema de conexão de bateria de energia (CCS)", mas também em ter uma capacidade de serviço abrangente que abrange projeto estrutural, processo de fiação, integração de montagem automatizada e verificação de testes abrangentes. Nós nos tornamos um parceiro confiável para você no caminho de atualização do design e fabricação de baterias. Se você deseja se aprofundar nos detalhes técnicos do cabo CCS ou compará-lo com outros caminhos técnicos, sinta-se à vontade para discutir assuntos de cooperação a qualquer momento. Você pode entrar em contato com o vice-presidente Til Ding (Tel: +86 18750290300, E-mail:rding@hon-flex.com) ou Gerente de Negócios Rick Wang (Tel:+86-15959382432, E-mail:yhwang@hon-flex.com) ou visite o sitepara mais informações.
